ĐẶC TÍNH NHÔM 5052

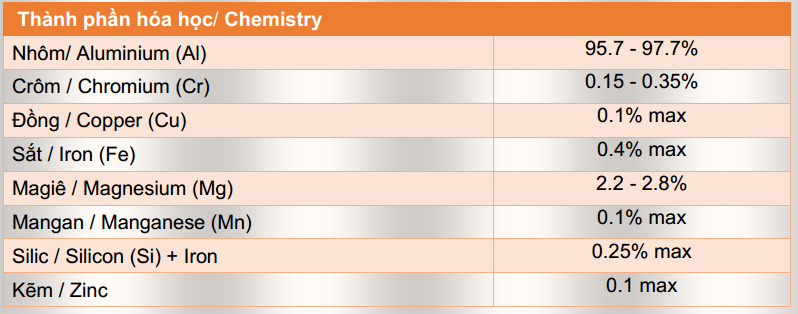

Nhôm 5052 – Là hợp kim nhôm với 2,5% magiê. Khả năng chống ăn mòn và gia công cơ khí rất tốt, có khả năng hàn và độ bền tốt. Độ bền kéo từ 31.000 đến 44.000 psi

Nhôm 5052
Nhôm hợp kim 5052 là loại nhôm phù hợp nhất với các gia công tạo hình, với tính gia công tốt và có độ bền cao hơn so với hợp kim 1100 hoặc 3003 có sẵn trên thị trường. Nhôm 5052 không có khả năng xử lý nhiệt, nhưng mạnh hơn hầu hết các hợp kim trong nhóm Series 5xxx. Nó có khả năng chống ăn mòn rất tốt, và có thể dễ hàn. Nhôm 5052 chưa phải là một lựa chọn tốt cho các gia công cơ khí rộng rãi, vì nó chí có khả năng gia công ở mức độ giớ hạn vừa phải.

Đặc điểm chính
Đây là một hợp kim không có khả năng xử lý nhiệt nhưng có thể hàn được. Nó được làm tăng cứng thông qua gia công biến dạng nguội. Nó có đặc tính tạo hình tốt và khả năng chống ăn mòn cao, bao gồm cả khả năng chịu đựng được trong môi trường nước mặn.

Các ứng dụng
Thường được sử dụng trong sản xuất ống thủy lực, tủ bếp, thuyền nhỏ, tủ lạnh gia đình, thùng sữa, ống máy bay, hàng rào, và các đồ gia dụng khác. Thường được sử dụng dạng tấm kim loại trong gia công và trong các bộ phận kim loại tấm.

Khả năng gia công
Hợp kim này có khả năng gia công tương đối giớ hạn. Nó dễ dàng để gia công trong trạng thái cứng sau khi ủ và chất lượng độ bóng sẽ tốt hơn nếu được gia công cơ khí trong điều kiện cứng của dụng cụ cắt. Dầu nhờn nên được sử dụng trong quá trình gia công, ngoại trừ việc cắt rất nhẹ có thể được thực hiện khô.

Tạo hình
AL 5052 dễ dàng gia công tạo hìnhh ở nhiệt độ phòng. Gia công biến dạng nguối liên tiếp làm giảm khả năng tạo hình

Khả năng Hàn
Hợp kim này dễ dàng được hàn bằng phương pháp thông thường. Khi cần que hàn, nó phải là hợp kim nhôm 5356 là que hàn . Phương pháp hàn hồ quang khí trơ hoặc hàn điện cực là phương pháp hàn thông dụng ưa thích

Xử lý nhiệt
AL 5052 không thể được làm tăng cứng bằng phương pháp xử lý nhiệt. Nó được làm tăng cứng thông qua gia công nguội

Khả năng Rèn
Hợp kim nhôm 5052 có thể được rèn trong phạm vi nhiệt độ 950 độ F xuống đến 500 độ F.

Gia công nóng
Gia công nóng, tương tự như với rèn, có thể được thực hiện trong phạm vi từ 950 độ F đến 500 độ F.

Gia công nguội
Hợp kim nhôm 5052 được gia công dễ dàng và có thể được tạo hình bằng phương pháp dập trên khuôn hoặc kéo sợi qua khuôn. Tuy nhiên, phần lớn gia công nguội bằng cách kéo sợi cần thiết phải thông qua các bước ủ trung gian

Xử lý Ủ
Xử lý ủ ở 650 độ F và làm nguội bằng không khí mát

Làm tăng cứng
Chỉ tăng cứng thông qua gia công biến dạng nguội

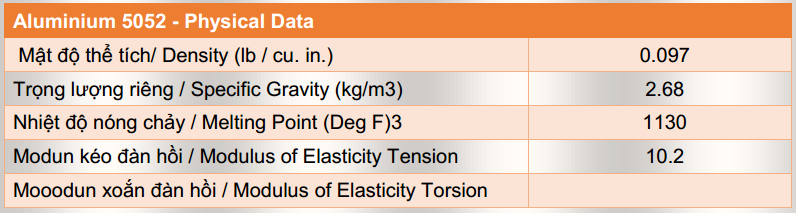

Tính chất vật lý khác
Độ dẫn điện bằng 33% của đồng.

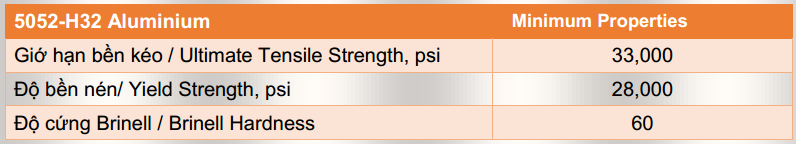

Tính chất cơ khí khác
Độ bền cắt đối với nhiệt độ O là 18 ksi. Đối với nhiệt độ làm việc lạnh H 34, nó là 21 ksi.

=================================================================================================

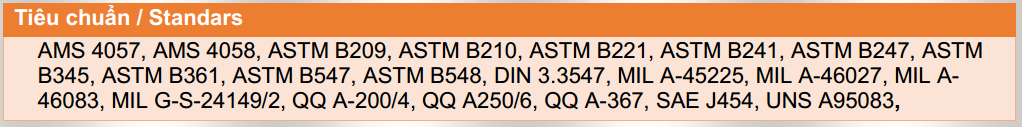

ĐẶC TÍNH NHÔM 5083

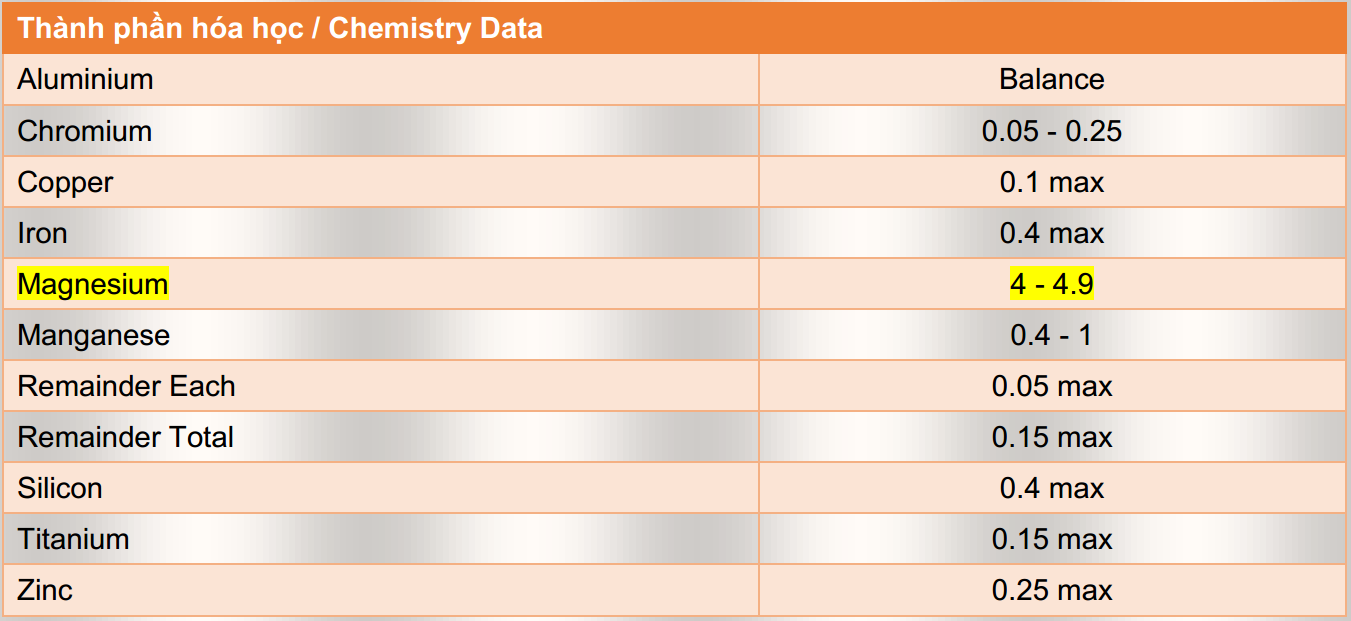

5083 – Được hợp kim với 4,45% magiê, 0,65% mangan và 0,15% crôm. Khả năng hàn tuyệt vời, trọng lượng nhẹ và chống ăn mòn tốt

Đặc điểm chính
Đây là loại hợp kim nhôm không thể tăng độ bền thông qua xử lý nhiệt. Nó có khả năng chống ăn mòn rất tốt, dễ hàn và có độ bền tốt.

Các ứng dụng
Thường được sử dụng trong sản xuất các bình chịu áp lực hàn, tầu biển , linh kiện máy bay, giàn khoan, tháp truyền hình, thiết bị vận tải và trong các chi tiết chế tạo tên lửa.

Khả năng gia công
Chưa có dữ liệu cụ thể. Tuy nhiên, hợp kim nhôm 5083 có thể gia công bằng các thiết bị thông thường

Tạo hình
Khả năng tạo hình là tốt cho cả gia công nóng hay gia công nguội.

Khả năng hàn
Khả năng hàn của hợp kim 5083 là rất tốt bằng các phương pháp hàn thông thường. Khi cần que hàn, nó phải là cùng một loại hợp kim, nên que hàn sẽ là 5083.

Xử lý nhiệt
Hợp kinm nhôm 5083 là hợ kim không có khả năng xủ lý nhiệt

Khả năng rèn
Việc rèn có thể được thực hiện trong phạm vi từ 850 độ F đến 750 độ F

Gia công nóng
Có thể tạo hình nóng, khi có yêu cần gia công biến dạng, có thể được thực hiện ở 400 độ F hoặc cao hơn đến 700 độ F

Gia công nguội
Nhôm 5083 luôn có thể gia công nguội bằng các phương pháp thông thường. Trong tấm điều kiện có ủ (Trạng thái cứng O) khi dày 0,250 ” có thể uốn cong với bán kính bằng 1,5 chiều dầy

Xử lý Ủ
Việc ủ có thể được thực hiện ở 650 độ F với thời gian nhất định để đủ nung xuyết suốt, sau đó là làm mát không khí.

Sự hóa già
Không áp dụng cho hợp kim này.

Làm tăng cứng
Việc làm tăng cứng được thực hiện chỉ bằng phương pháp gia công biến dạng nguội

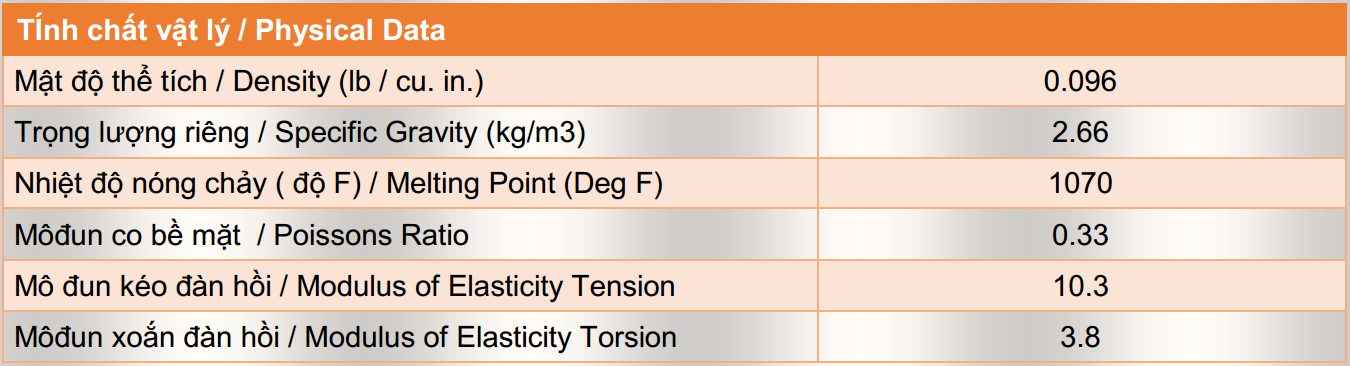

Tính chất vật lý khác
Độ dẫn điện bằng 28% của đồng

Tính chất cơ khí khác
Độ bền cắt khi trạng thái cứng O là 25 ksi.
